Y9-38型离心引风机33

   Y9-38型锅炉离心风机，是为适应燃用各种煤质并配有消烟除尘装置的工业锅炉(0.5～35t/h)而配套设计的。凡进气条件相当，性能又相适应者均可选用，但最高温度不得超过250℃。在引风机前，必须加除尘装置，以保证进入风机的烟气含尘量小于400mg/m³。如此一来，不但减少了烟气对环境污染，而且降低了烟尘对风机的磨损，有利于提高离心风机的使用寿命。

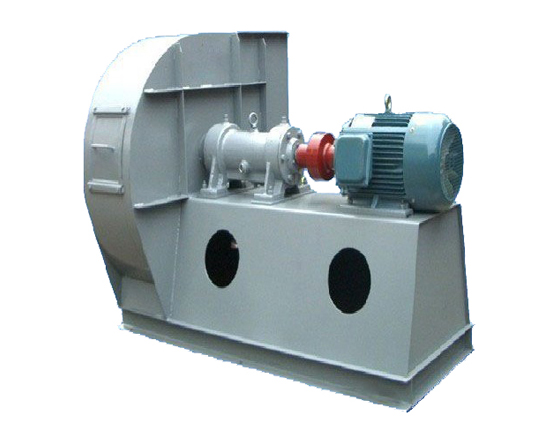

Y9-38型锅炉离心风机是由叶轮、机壳、进风口、传动组、调节门等组成。

1） 叶轮材料是Q345（16Mn），长短相间前向弯曲叶片，叶轮成型后经过静、动平衡的校正，因此运行会很平稳可靠。

2） 进风口是制成收敛式流线形的整体结构，用螺栓与前盖板组固定。

3） 机壳用钢板焊接成蜗形壳整体。在蜗板上开有清灰门。方便我们清除叶片和机壳内的积灰，保证叶轮的平衡性和气动性能。

4） 传动组是由主轴、水冷轴承箱、联轴器等组成。

5） 轴承箱上装有温度计和油位指示器，轴承箱内润滑油采用全损耗系统用油L-AN46，加入油量按油位标志的要求。

6） 主轴是由优质的钢制成的，采用的是滚动轴承，轴承箱有整体式和部分式两种形式。部分机号采用的轴承箱形式：NO.4~ NO.6.3采用的是整体式轴承箱；NO.7.1~ NO.16采用的部分式轴承箱。两种上均需通冷却水。耗水量因工作温度和环境温度的不同而异，一般按0.5~m3/h考虑的。

7） 调节门是用来调节风机流量大小的装置。调节门叶片花瓣形，轴向安装在进风口前面。由于采用了外部传动的结构，转动灵活方便。调节范围由全闭到全开。

1）这种风机制成单吸入，机有NO.4、NO.4.5、NO.5、NO.5.6、NO.6.3、NO.7.1、NO.8、NO.9、NO.10、NO.11.2、NO.12.5、NO.14、NO.16十三种。

2）该风机又可制成顺时针旋转或逆时针旋转两种形式，从传动部正视风机，如叶轮顺时针旋转成为顺时针旋转风机，以顺时针表示；叶轮逆时针旋转，称为逆时针旋转风机，以逆时针表示。

3）风机的出口位置以机壳的出口角度表示，顺时针旋转风机、逆时针旋转风机均可制成0度、45度、90度、135度、180度、225度六种角度。

4) 风机的传动方式为Ｄ式传动，电机与风机联接采用联轴器传动。

产品型号	转速r/min	序号	全 压 Pa	流量 m³/h	电  动  机
					型  号	功率 kW
Y9-38 № 4 D	2900	1	2323～2450	3297～4946	Y132S1－2	5.5
		2	2421～2283	5495～6594	Y132S2－2	7.5
Y9-38 № 4.5 D	2900	1	2940～3058	4695～7824	Y160M1－2	11
		2	2999～2891	8607～9389	Y160M2－2	15
Y9-38 № 5 D	2900	1	3636～3851	6440～8587	Y160M2－2	15
		2	3832～3567	9660～12880	Y180M－2	22
Y9-38 № 5.6 D	2900	1	4557～4802	9048～13571	Y200L1－2	30
		2	4733～4635	15079～16589	Y200L2－2	37
		3	4479	18095	Y225M－2	45
Y9-38 № 6.3 D	1450	1	1441～1519	6441～9662	Y132M－4	7.5
		2	1499～1421	10735～12882	Y160M－4	11
Y9-38 № 7.1 D	1450	1	1833～1931	9220～10756	Y160M－4	11
		2	1940～1862	12293～16903	Y160L－4	15
		3	1803	18439	Y180M－4	18.5
Y9-38 № 8 D	1450	1	2323～2460	13189～17585	Y180M－4	18.5
		2	2450～2283	19783～26378	Y200L－4	30
Y9-38 № 9 D	1450	1	2940～3097	18779～28168	Y225S－4	37
		2	3058～2891	31298～37558	Y250M－4	55
Y9-38 № 10 D	1450	1	3636～3832	25760～30053	Y250M－4	55
		2	3851～3773	34346～42933	Y280S－4	75
		3	3695～3507	47226～51519	Y280M－4	90
Y9-38 №11.2 D	960	1	1999～2117	23961～31947	Y225M－6	30
		2	2107～2087	35941～39934	Y250M－6	37
		3	2038～1960	43928～47921	Y280S－6	45
	1450	1	4557～4831	36190～48254	Y315S－4	110
		2	4802～4733	54286～60317	Y315M－4	132
		3	4015～4479	66349～72381	Y315L1－4	160
Y9-38 №12.5 D	730	1	1441～1529	25329～33773	Y225M－8	22
		2	1519～1411	37994～50659	Y280S－8	37
	960	1	2489～2636	33310～44413	Y280M－6	55
		2	2617～2528	49965～61068	Y315S－6	75
		3	2240	66620	Y315M－6	90
Y9-38 № 14 D	730	1	1803～1901	35586～53379	Y280M－8	45
		2	1872～1833	59310～65241	Y315S－8	55
		3	1774	71172	Y315M－8	75
	960	1	3126～3303	46798～62397	Y315M－6	90
		2	3293～3175	70197～85796	Y315L2－6	132
		3	3067	93596	Y355M1－6	160
Y9-38 № 16 D	730	1	2362～2499	53120～70826	Y315M－8	75
		2	2479～2401	78679～97386	Y315L2－8	110
		3	2313	106239	Y355M2－8	132
	960	1	4077～4292	69856～104784	Y355M3－6	200
		2	4234～4145	116426～128069	Y355L3－6	250
		3	4802	139712	JS137－6	280
