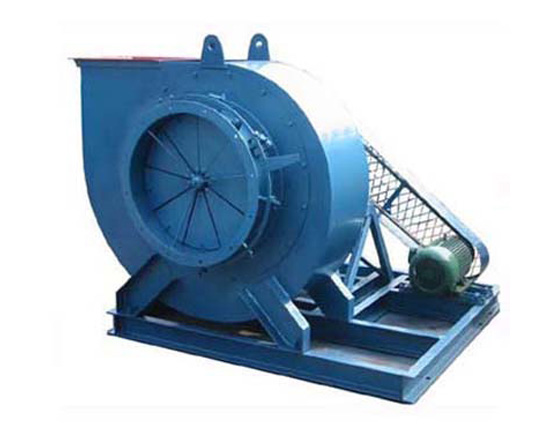

Y8-39型锅炉离心引风机40

分类：引风机

联系电话：18803126529

Y8-39型锅炉离心引风机介绍：

本风机均为联轴器传动方式，全部为绝大部分为联轴器传动方式，少数机型为皮带传动，适用于0.5吨-35吨出力的工业锅炉以及窑炉、各种高温引风的工况，普通碳钢材质最高耐温250摄氏度，特殊要求可定制耐高温、耐腐蚀型，可耐酸碱，最高耐温1150摄氏度。风机整机出厂均带电机、整体支架、水冷传动组和手动调风门。

Y8-39型锅炉离心引风机用途和特点

　　Y9-38型、Y8-39型锅炉离心引风机是一种高效节能风机，它广泛适用于燃用各种煤质并配有除尘装置的（1～35T/h）工业锅炉配套而设计的。该风机具有效率高，高效区工作范围宽广，运行经济，平稳可靠，噪声低等优点。该引风机输送的介质为烟气，输送最高温度不得超过250℃，引风机进口前必须配置除尘效率不低于85%的除尘装置，利于提高引风机的使用寿命。

Y8-39型锅炉离心引风机性能

引风机性能按气体温度为200℃，大气压力为101325Pa，气体密度为0.745kg/m3的烟气介质计算。

当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器、省煤器阻力不一，所需的引风机的风量、风压差异较大。考虑到风机的经济性和适应性，故提供Y8-39和Y9-38型两个系列风机供用户选用。相同的两个系列风机的联接及安装尺寸相同。

1、本风机制成单吸入。机号有No4、No4.5、No5、No5.6、No6.3、No7.1、No8、No9、No10、No11.2、No12.5、No14、No16十三个机号。

2、本风机又可制成顺时针旋转和逆时针旋转两种形式，从传动部正视风机，如叶轮顺时针旋转者称为右旋风机，以右表示，反之称左旋风机，以左表示。

3、风机的出口位置以机壳的出口角度表示，右旋风机、左旋风机均可制成0°、45°、90°、135°、180°、225°六种角度。如您需用其它机号或其它角度，我厂有实力为您“点菜”设计，精心制造，直到您满意为止。

　　性能表中提供的参数。引风机性能按气体温度为200℃，大气压力为101325Pa，气体密度为0.745kg/m³的烟气介质计算。当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器、省煤器阻力不一，所需的引风机的风量、风压差异较大。考虑到风机的经济性和适应性，故提供Y8-39和Y9-38型两个系列风机供用户选用。相同的两个系列风机的联接及安装尺寸相同。

Y8-39型锅炉离心引风参数表

产品型号	转速r/min	序号	全压 Pa	流量 m³/ h	电动机
产品型号	转速r/min	序号	全压 Pa	流量 m³/ h	型号	功率 kW
Y9-38 NO.. 4D	2900	1	2323～2450	3297～4946	Y132S1－2	5.5
Y9-38 NO.. 4D	2900	2	2421～2283	5495～6594	Y132S2－2	7.5
Y9-38 NO.4.5D	2900	1	2940～3058	4695～7824	Y160M1－2	11
Y9-38 NO.4.5D	2900	2	2999～2891	8607～9389	Y160M2－2	15
Y9-38 NO.. 5D	2900	1	3636～3851	6440～8587	Y160M2－2	15
Y9-38 NO.. 5D	2900	2	3832～3567	9660～12880	Y180M－2	22
Y9-38 NO.. 5.6D	2900	1	4557～4802	9048～13571	Y200L1－2	30
		2	4733～4635	15079～16589	Y200L2－2	37
		3	4479	18095	Y225M－2	45
Y9-38 NO.. 6.3D	1450	1	1441～1519	6441～9662	Y132M－4	7.5
Y9-38 NO.. 6.3D	1450	2	1499～1421	10735～12882	Y160M－4	11
Y9-38 NO.. 7.1D	1450	1	1833～1931	9220～10756	Y160M－4	11
		2	1940～1862	12293～16903	Y160L－4	15
		3	1803	18439	Y180M－4	18.5
Y9-38 NO.. 8D	1450	1	2323～2460	13189～17585	Y180M－4	18.5
Y9-38 NO.. 8D	1450	2	2450～2283	19783～26378	Y200L－4	30
Y9-38 NO.. 9D	1450	1	2940～3097	18779～28168	Y225S－4	37
Y9-38 NO.. 9D	1450	2	3058～2891	31298～37558	Y250M－4	55
Y9-38 NO.. 10D	1450	1	3636～3832	25760～30053	Y250M－4	55
		2	3851～3773	34346～42933	Y280S－4	75
		3	3695～3507	47226～51519	Y280M－4	90
Y9-38 NO..11.2D	960	1	1999～2117	23961～31947	Y225M－6	30
		2	2107～2087	35941～39934	Y250M－6	37
		3	2038～1960	43928～47921	Y280S－6	45
	1450	1	4557～4831	36190～48254	Y315S－4	110
		2	4802～4733	54286～60317	Y315M－4	132
		3	4015～4479	66349～72381	Y315L1－4	160
Y9-38 NO..12.5D	730	1	1441～1529	25329～33773	Y225M－8	22
	730	2	1519～1411	37994～50659	Y280S－8	37
	960	1	2489～2636	33310～44413	Y280M－6	55
		2	2617～2528	49965～61068	Y315S－6	75
		3	2240	66620	Y315M－6	90
Y9-38 NO.. 14D	730	1	1803～1901	35586～53379	Y280M－8	45
		2	1872～1833	59310～65241	Y315S－8	55
		3	1774	71172	Y315M－8	75
	960	1	3126～3303	46798～62397	Y315M－6	90
		2	3293～3175	70197～85796	Y315L2－6	132
		3	3067	93596	Y355M1－6	160
Y9-38 NO.. 16D	730	1	2362～2499	53120～70826	Y315M－8	75
		2	2479～2401	78679～97386	Y315L2－8	110
		3	2313	106239	Y355M2－8	132
	960	1	4077～4292	69856～104784	Y355M3－6	200
		2	4234～4145	116426～128069	Y355L3－6	250
		3	4802	139712	JS137－6	280
Y8-39 NO.4D	2900	1	2107～2146	3242～5660	Y132S1－2	5.5
Y8-39 NO.4D	2900	2	2058～1940	6265～6869	Y132S2－2	7.5
Y8-39 NO.4.5D	2900	1	2666～2793	4616～6338	Y132S2－2	7.5
Y8-39 NO.4.5D	2900	2	2803～2460	7199～9781	Y160M1－2	11
Y8-39 NO.5D	2900	1	3393～3459	6333～9875	Y160M2－2	15
Y8-39 NO.5D	2900	2	3371～3028	11055～13417	Y180M－2	22
Y8-39 NO.5.6D	2900	1	4126～4224	8897～15562	Y200L1－2	30
Y8-39 NO.5.6D	2900	2	4028～3802	17190～18849	Y200L2－2	37
Y8-39 NO.6.3D	1450	1	1303～1372	6334～8696	Y132S－4	5.5
Y8-39 NO.6.3D	1450	2	1372～1205	9876～13419	Y132M－4	7.5
Y8-39 NO.7.1D	1450	1	1656～1744	9066～14137	Y160M－4	11
Y8-39 NO.7.1D	1450	2	1695～1529	15827～19208	Y160L－4	15
Y8-39 NO.8D	1450	1	2107～2205	12969～17805	Y180M－4	18.5
		2	2215～2156	20223～22641	Y180L－4	22
		3	2088～1940	25059～27477	Y200L－4	30
Y8-39 NO.9D	1450	1	2666～2803	18466～28794	Y225S－4	37
Y8-39 NO.9D	1450	2	2704～2460	32237～39122	Y225M－4	45
Y8-39 NO.10D	1450	1	3393～3450	25330～34776	Y250M－4	55
Y8-39 NO.10D	1450	2	3459～3028	39498～53666	Y280S－4	75
Y8-39 NO.11.2D	960	1	1813～1901	23561～36740	Y225M－6	30
	960	2	1852～1666	41132～49918	Y280S－6	45
	1450	1	4126～4341	35587～55492	Y315S－4	110
	1450	2	4224～3802	62127～75397	Y315M－4	132
Y8-39 NO.12.5D	730	1	1303～1362	24907～34195	Y225M－8	22
	730	2	1372～1205	38838～52770	Y250M－8	30
	960	1	2254～2372	32755～51075	Y280M－6	55
	960	2	2303～2078	57182～69396	Y315S－6	75
Y8-39 NO.14D	730	1	1637～1715	34993～48041	Y280S－8	37
		2	1725～1676	54565～61089	Y280M－8	45
		3	1597～1509	67613～74134	Y315S－8	55
	960	1	2822～2969	46018～71756	Y315M－6	90
		2	2891～2764	80337～88916	Y315L1－6	110
		3	2607	88916	Y315L2－6	132
Y8-39 No.16D	730	1	2136～2234	52234～71711	Y315M－8	75
		2	2244～2185	31450～91189	Y315L1－8	90
		3	2087～1970	100927～110666	Y315L2－8	110
	960	1	3695～3871	63692～94305	Y355M1－6	160
		2	3881～3783	107112～119919	Y355M3－6	200
		3	3606～3401	132726～145533	Y355L3－6	250
