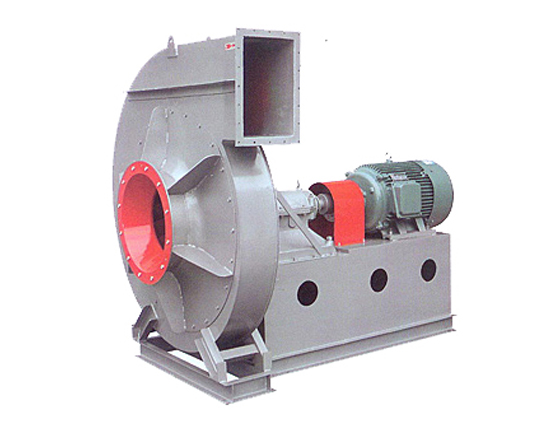

Y9-26型锅炉离心引风机151

     用于锻冶及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性、不自燃、不含粘性物质之气体。介质温度一般不超过50℃（最高不超过80℃），介质中所含尘土及硬质颗粒不大于150mg/m³。为了克服锅炉由上述原因所引起的抽力不足，炉膛出现正压等，影响锅炉燃烧和正常运行的现象，故设计制造了其风量、风压与锅炉匹配高效率的各型号锅炉引风机提供各用户选择应用。



    1.风机可制成右旋和左旋二种形式，从电动机一端正视，叶轮按顺时针旋转称为右旋风机，以“右”表示；反之，称左旋风机，以“左”表示。

    2.风机的出口位置以机壳的出口角度表示，左右旋均可制成0°、90°、180°必要时可制成左右45°、135°、225°、270°诸出口方向，用户订货时除注明其左右旋外，还需注明出风口角度。

    3.考虑到风机的经济性和适应性，除(D式)联轴器直联传动外，还采用三角带(C式)传动，能以一个机号采用不同转速来满足同一吨位锅炉配置种类除尘器、省煤器的要求。



风机主要由叶轮、机壳、调节门、传动部分及进风口组成。

（1）叶轮由数片叶片、曲线形前盘和平直后盘组成，均采用钢板制造。叶轮经过超速试验和静、动平衡校验，空气动力性能良好，效率高、噪声低、运转平稳。

（2）机壳均采用钢板焊接而成的蜗旋体。

（3）调节门是用来调节风机风量大小的装置，从而使风量、风压调至锅炉运行的最佳状态。

（4）传动部分由主轴、滚动轴承、轴承箱、带盘组成。主轴用优质钢精制而成，轴承为滚动轴承。轴承箱内有足够统计，以放置冷却油，并由油位指示器，以保证正常运行。
