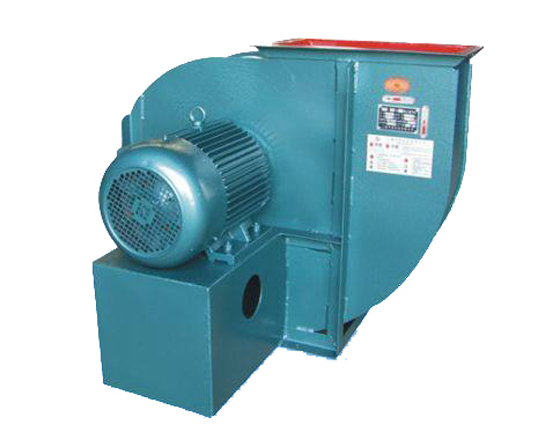

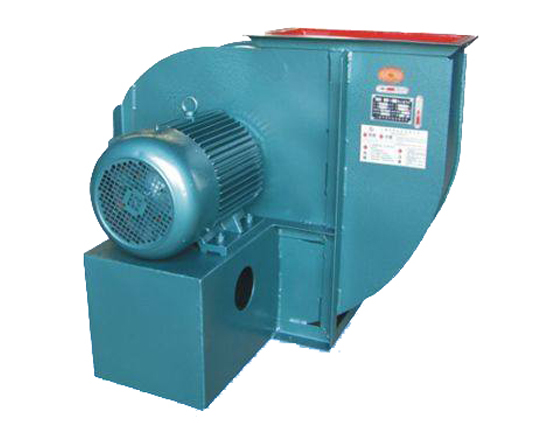

T4-72型离心风机

分类:离心风机

联系电话:18803126529

T4-72型离心风机
T4-72型离心风机用途

        一般用于工厂或较大建筑物的通风换气,它既可输入气体,也可输出气体。它输送的气体为空气或其他不自燃、不挥发、对人体无害、对钢铁材料无腐蚀之气体。气体内不得含粘性物质,所含尘土及硬质颗粒物不大于150mg/m³ 。气体温度不得超过80°C

T4-72型离心风机结构特点
       T4-72型离心风机No.3~6出风口位置为0°~225°,间隔为45°,传动方式为A式传动;No.7~20出风口位置为0°、90°、180°,其中N07~12传动方式为C式或E式传动,No.16、No.20传动方式为B式传动。风机可制成右旋和左旋两种型式。从电机一端正视,叶轮顺时针旋转者称右旋风机,以“右”表示,反之称左旋风机,以“左”表示。
      T4-72型离心风机No.3-6风机主要由叶轮、机壳、进风口等部分配直联电机而组成;No.7-20除具有上述部分外,还有传动部分等。叶轮由10个后倾的圆弧薄板型叶片、曲线型前盘和平板后盘组成。均用钢板制造,并经动、静平衡校正,空气性能良好,效率高、运转平稳。机壳做成二种不同型式。No.3-12机壳作为整体,不能拆开。No.16、No.20的机壳制三开成式,除沿中分水平面分为二半外,上半部再沿中心线垂直分为两半,用螺栓连接。进风口制成整体,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。传动部分由主轴、轴承箱、滚动轴承、带轮组成。

T4-72型离心风机性能参数
机号转速r/min全 压 Pa流量 m³/h电动机
T4-72 3A2900142-7161588-3049型号功率KW
Y90S-21.5
T4-72 3.5A29001556-9762522-4841Y100L-23
T4-72 4A29002036-12753764-7226Y160M1-211-37
Y200L2-2
T4-72 4.5A1450641-4022680-5144Y90S-41.1
T4-72 5A29003195-19987352-14113Y160M1-211-15
T4-72 6A14501142-7166352-12194Y112M-44
T4-72 6A960499-3134206-8073Y100L-61.5
