您的位置: 首页 > 产品中心 > 离心风机
  • 4-2×79型离心风机

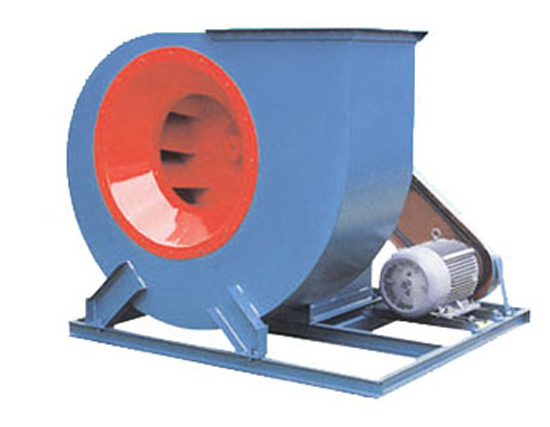

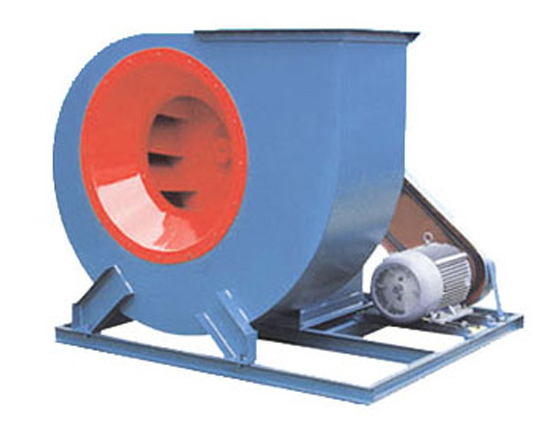

4-2×79型离心风机

分类:离心风机

联系电话:18803126529





4-2×79型离心风机用途:
         4-2x79型离心式风机该型风机主要用于一般工厂及大型建筑物的室内通风换气,既可用用输入气体,也可用作输出气体。气体内不允许有粘性物质,所含尘土及硬制颗粒物不大于150 mg/m³。气体温度不得超过80℃。该风机具有良好的气动性能,叶轮、皮带均经严格的静、动平衡校正,故运转平稳、振动孝效率高、寿命长等特点。广泛适用于工矿企业、大型建筑物,宾馆、酒楼室内通风换气排烟。

4-2×79型离心风机结构:
  №3~6,主要由叶轮、机壳、进风口等部分配直联电机而组成。№7~20除具有上述部分外,还有传动部分等。叶轮由16个后倾的圆孤薄板型叶片、曲线型前盘和平板后盘组成,均用钢板制造,并经过静、动平衡校正,保证运转平稳。机壳作成两种不同型式,№3~12机壳作成整体,不能拆开;№14~20的机壳制成两开式,沿中分水平面分为两半,由螺栓连接。进风口制成整体,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。传动部分由主轴,轴承箱,滚动轴承,皮带轮组成。

4-2×79型离心风机型式:
   该型风机可制成右旋转和左旋转二种型式,№3~6在出厂时均作成一种型式,使用单位根据要求再安装成需要的位置,订货时不需要注明;№3~4.5的出风口位置调整范围为0°~225°、间隔45°。№5~6的出风口位置调整范围为0°~225°间隔是22.5°。№3~6的传动方式为A式,№7~8的传动方式为C式。№7~20的出风口位置制成固定三种:0°、90°、180°不能调整,订货时需注意;№10~20的传动方式为E式;№5~20的双进风型式的制成出风口位置固定的三种:0、°90、°180°,传动方式为E式传动,订货时需注明。

4-2×79型离心风机性能参数


机号
转速
(rpm)
风量
(m³/h)
全压
(Pa)
功率
(kW)
3A
2900
1970
2180
2430
2670
2900
3130
3480
3830
1196
1167
1157
1117
1068
1039
892
725
1.5
1450
990
1100
1220
1340
1450
1560
1740
1910
304
294
284
274
265
255
225
176
0.75
3.5A
2900
3120
3460
3860
4240
4600
4960
5520
6070
1627
1588
1568
1509
1460
1421
1205
980
3
1450
1560
1750
1930
2120
2300
2480
2760
3040
412
402
392
382
363
353
304
245
1.1
4A
2900
4670
5220
5760
6310
6860
7410
8240
9080
2316
2078
2048
1980
1901
1852
1578
1274
5.5
1450
2330
2610
2880
3160
3430
3710
4120
4540
529
519
510
490
480
461
392
323
1.1
4.5A
2900
6640
7440
8200
8990
9790
10550
11720
12920
2696
2626
2598
2510
2412
2343
2000
1618
11
