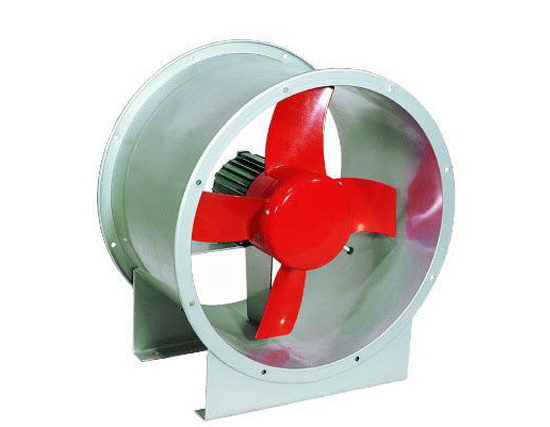

T30型轴流通风机42

     T30型轴流通风机是一种结构简单，噪音小的低压轴流通风机，用于一般厂房办公室住宅通风换气或加暖气散热之用，如机壳去掉则可作为自由风扇，也可在较长的排风管道内串连安装以提高管道中的全压。
      共有大小九种，叶轮直径由250mm到1000mm，分为  № 2.5 、3、 4、 5、 6、 7、 8、 9、 10号，叶片数为4片，叶片可装 15°、20°、25°、30°、35°五种角度，可以在叶片周数不超过 60米/秒的条件下选择电机转数，随每种机号的叶片安装角度不同，主轴转数不同，其风量、风压及所需功率也不同，最全压333Pa、最大风量可达46700m³/h，本机由叶轮、风机壳、集风器三部分组成。  叶轮部由叶片和轴盘组成，叶型系钢板在模具上压成，叶片按选定安装角度焊接在轴盘上，风机为直连传动，从电机一端看叶轮为顺时针方向旋转。  风机壳部与支架焊在一起，用钢板与型材制成，风机壳为直筒型，与叶轮之间有一定的间隙。  集风器对风机的性能影响很大，进风方向不接管道不要拆除集风器。
