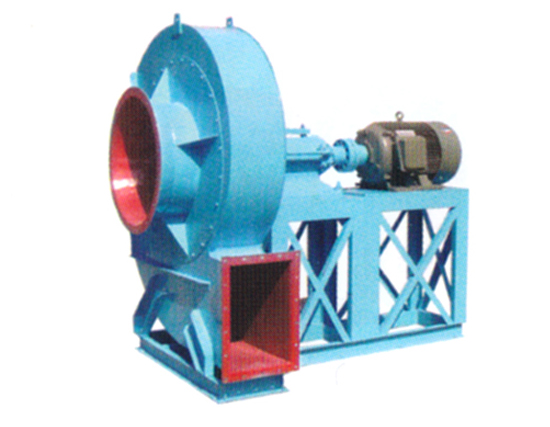

Y7-41型锅炉离心引风机32

       目前锅炉的系列较多，燃用煤质情况差别较大，又加装除尘设备和余热利用设备之后 ，产生抽力不足从而影响正常运行，为了克服由上述原因所引起的抽力不足，炉膛出现正压等，影响锅炉燃烧和正常运行的现象，故设计制造了其风量、风压与锅炉匹配高效率的各型号锅炉引风机，提供各用户选择应用。



        1。风机可制成右旋和左旋二种型式从电动机一端正视风机叶轮按顺顺时针方向旋转称为右旋风机，以“右”表示，反之称左旋风机，以“左”表示。

        2。风机的出口位置以机壳的出风口角度表示，左右旋向均可制成0°，必要时可制成左右45°、90°、135°、180°、225°诸出口方向。用户订货时除注明“左右”旋向外，还需注明出风口角度。

        3。风机的传动方式为C式和D式两种。


         风机主要由叶轮、机壳、调风门、传动部分、进风口组成。

      1。叶轮由数片叶片、曲线型前盘和平直后盘组成，均采用钢板制造。叶轮经过动平衡校验，空气动力性能良好、效率高、噪声低、运转平稳。

       2。机壳均采用钢板焊接而成的蜗旋体。

       3。一般风机都带有调风门，是用来调节风机风量大小的装置，从而使风量、风压调至锅炉运行最佳状态。

       4。传动部分由主轴、轴承箱、联轴器或皮其中之一盘组成。主轴用优质钢精制而成，轴承为滚动轴承。轴承箱内有足够容积，以放置冷却油，并有油位批示器，以保证正常运行。







风机效率高，全压高、噪声低、性能曲线平坦，经济使用区宽广，并采用后向板型叶片，风机在最佳工况点的全压内效率为86.5%，噪声指标(比A声级)为Ls=11.5dB。该风机具有以下显著优点：

1)风机压力较高，因此特适合采用螺旋管道和配多管除尘器的1—20t/h工业锅炉。

2)引风机制成单吸入：机号有№4.5、5.6、7.1、9、10、12.5六种。

3)风机的出风口位置以机壳的出风口角度表示。“左”“右”均可制成0度、90度、180度三种角度。

4)风机的传动方式为C式、D式，电动机与风机联结分别采用带轮传动和弹性联轴器直接传动。



风机由叶轮、机壳、进风口、传动组和调节门等部分组成。

(1)叶轮

有16片材料为Q345(16Mn)的后倾平板叶片，焊接于弧锥形轮盖与平板形的轮盘中间，经动平衡校正。因此，运转平稳，有较高的强度和耐磨性，使用寿命较长。

(2)机壳

用钢板焊接成蜗形体壳。从№8以上“左”“右”旋转通用。

(3)传动组

主轴由优质钢制成采用球轴承，(№4.5—7.1采用低噪声型轴承)整体两开的轴承座，用2号钙钠基润滑脂和风叶自冷，结构简单。

(4)进风口

敛散式的进风口制成整体结构，用螺栓固定在机壳入口侧。

(5)调节门

Y7-41系列风机均配有调节门，用以调节风机的流量。№9及以下风机采用3个叶片，百页窗式结构，关闭灵活结构简单，№10风机采用11个叶片梅花型结构，调节效率高，结构可靠。调节门轴向安装在进风口前面，调节范围由90度(全闭)到0度(全开)调节门的扳把位置，从进风口方向看，对右旋转风机，扳把逆时针转动是由全闭到全开，对左旋转风机，扳把顺时针转动是由全闭到全开。

为使调节门各部正常工作，必须很好地润滑，因引风机气体温度较高，润滑脂采用高温(260℃)澎滑土脂在高温运转时仍能保证润滑作用。

Y7-41№4.5C锅炉引风机性能与选用件表(1t/h)
主轴转速r/min	全压pa	流量m3/h	效率%	用功率KW	所需功率KW	电动机
						型号	功率KW
3000	2652	3443	82.1	3.27	4.47	Y132S2-2	7.5
	2644	4198	84	3.58	4.9
	2618	4653	85.4	3.88	5.31
	2591	5108	88.2	4.18	5.72
	2544	5461	88.5	4.46	6.1
	2479	5419	85.9	4.75	6.5
	2386	6174	84.7	4.99	6.83
	2275	6130	82.8	5.28	7.22
	2136	7285	77.8	5.56	7.62
2990	2478	3521	82.1	2.95	4.04	Y132S1-2	5.5
	2471	3661	84	3.24	4.43
	2447	4401	85.4	3.5	4.79
	2421	4441	83.2	3.78	5.17
	2377	5232	86.5	4.03	5.52
	2317	5722	85.9	4.29	5.87
	2230	6162	84.7	4.51	6.17	Y132S2-2	7.5
	2126	6602	81.8	4.77	6.52
	1966	7742	77.8	5.02	6.87
注：进气状态p=101325Pa；t=200℃；气体密度ρ=0.74334kg/m3
? Y7-41№4.5C锅炉引风机性能与选用件表(1t/h)
主轴转速r/min	全压pa	流量m3/h	效率%	用功率KW	所需功率KW	电动机
						型号	功率KW
2570	1946	3120	82.1	2.05	2.81	Y112M-2	4
	1941	3510	84	2.25	3.08
	1922	3900	85.4	2.44	3.34
	1901	4291	86.2	2.63	3.6
	1867	4681	86.5	2.81	3.84
	1819	5071	85.9	2.98	4.08
	1751	5461	84.7	3.14	4.29	Y132S1-2	5.5
	1670	5851	81.8	3.32	4.4
	1567	6241	77.8	3.49	4.78
2340	1613	2841	82.1	1.55	2.12	Y100L-2	3
	1609	3196	84	1.7	2.33
	1593	3551	85.4	1.81	2.52
	1576	3907	86.2	1.98	2.71
	1548	4262	86.5	2.12	2.9
	1508	4617	85.9	2.25	3.08
	1452	4972	84.7	2.37	3.24	Y112M-2	4
	1384	5327	81.8	2.5	3.43
	1299	5682	77.8	2.64	3.61
注：进气状态p=101325Pa；t=200℃；气体密度ρ=0.74334kg/m3
Y7-41№5.6C锅炉引风机性能与选用件表(2t/h)
主轴转速r/min	全压pa	流量m3/h	效率%	用功率KW	所需功率KW	电动机
						型号	功率KW
1730	3451	6435	82.1	7.51	10.28	Y160M-2	15
	3441	7239	84	8.24	21.27
	3407	8043	85.4	8.91	22.2
	3371	8848	86.2	9.61	23.15
	3310	9652	86.5	10.26	24.04
	3226	10456	85.9	10.91	24.93
	3105	11261	84.7	11.47	25.69	Y160L-2	18.5
	2960	12065	81.8	12.13	26.6
	2779	12869	77.8	12.77	27.47
2500	2852	5850	82.1	5.64	7.72	Y160M1-2	11
	2844	6581	84	6.19	8.47
	2816	7312	85.4	6.7	9.16
	2786	8043	86.2	7.22	9.88
	2736	8775	86.5	7.71	10.55
	2666	9506	85.9	8.2	11.21
	2566	10237	84.7	8.61	11.79	Y160M2-2	15
	2447	10968	81.8	9.11	12.47
	2297	11670	77.8	9.57	13.1
注：进气状态p=101325Pa；t=200℃；气体密度ρ=0.74334kg/m3
Y7-41№5.6C锅炉引风机性能与选用件表(2t/h)
主轴转速r/min	全压pa	流量m3/h	效率%	用功率KW	所需功率KW	电动机
						型号	功率KW
2200	2209	5148	82.1	3.85	5.27	Y132S2-2	7.5
	2202	5791	84	4.22	5.77
	2181	6435	85.4	4.57	6.25
	2159	7078	86.2	4.92	6.73
	2119	7722	86.5	5.25	7.19
	2065	9365	85.9	5.59	7.64
	1987	9009	84.7	5.87	8.03	Y160M1-2	11
	1895	9652	81.8	6.21	8.5
	1779	10296	77.8	6.54	8.95
2000	1825	4680	82.1	2.89	3.95	Y132S-4	5.5
	1820	5265	84	3.17	4.34
	1802	5850	85.4	3.43	4.69
	1783	6435	86.2	3.7	5.06
	1751	7020	86.5	3.95	5.4
	1706	7605	85.9	4.2	5.74
	1642	8190	84.7	4.41	6.04	Y132M-4	7.5
	1566	8775	81.8	4.67	6.39
	1470	9360	77.8	4.91	6.72
注：进气状态p=101325Pa；t=200℃；气体密度ρ=0.74334kg/m3
Y7-41№7.1C锅炉引风机性能与选用件表(4t/h)
主轴转速r/min	全压pa	流量m3/h	效率%	用功率KW	所需功率KW	电动机
						型号	功率KW
2400	4225	11445	82.2	16.26	22.39
	4213	12875	84.1	17.94	24.55
	4172	14306	85.4	19.41	26.57
	4127	15737	86.2	20.93	28.64
	4053	17168	86.5	22.64	30.58
	3950	18598	85.9	23.76	32.51
	3802	20029	84.7	24.97	34.17
	3624	21460	81.8	26.41	36.14
	3402	22890	77.8	27.8	38.05
2350
Y7-41№11.2D、12.5D型锅炉离心引风机性能表
机	传动	转速	序	全压	流量	电动机
号	方式	r/min	号	Pa	m3/h	型号	功率
							KW
11.2	D	1430	1	3998	27704	Y280S-4	75
10t/h			2	3987	31168
			3	3918	34631
			4	3906	38094
			5	3836	41557
			6	3738	45020
			7	3598	48483
			8	3430	51946	Y280M-4	90
			9	3220	55409
12.5	D	1480	1	5110	33514	Y315S-4	110
20t/h			2	5006	38329
			3	4907	41143
			4	4835	42057
			5	4728	51772	Y315M1-4	132
			6	4636	52586
			7	4421	57400
			8	4272	62215	Y315M2-4	160
			9	4010	67029
