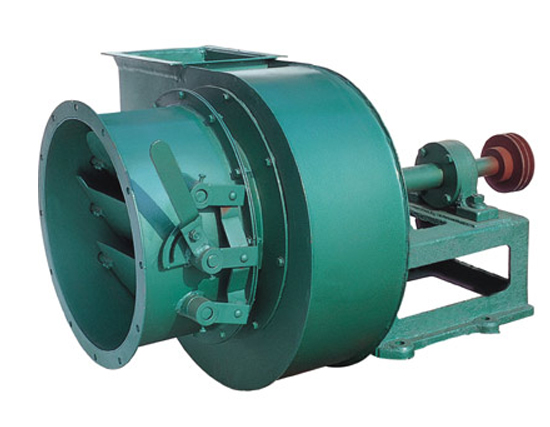

Y5-47型锅炉离心引风机38

通风机本身有较高的强度和耐磨性,使用寿命长.

性能参数:

流量Q:45-1255.5m³/mm

全压P:990-3854Pa

功率N:3-90KW



Y5-47型锅炉离心引风机，是为适应燃用各种煤质并配有消烟除尘装置的（1t/h~20t/h）工业锅炉而联合设计的最高全压效率达90.5%的锅炉引风机，凡进气条件相当，性能又相适应者均可先



用，但最高温度不得超过250℃。



当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘吕阻力不一，所配引风机的风量、风压差异较大，为适应上述情况，考虑到风机的径济性，除配20吨/小时，锅炉的引风机因功率较大而采用D式传坳外，其余均采用三角胶带（C式）传坳，这样不仅能以同一个机号不同转速来满足同一吨位锅炉配置各类除尘器的要求，减少了风机的系列机号，而且也便于使用单位根据实际情况，自行交换主轴转速来获得所需的较理想的风量和风压。



1、引风机制成单吸入，通常机号有N04、5、6、8、9、12、12.4七种。

2、出风口位置以机壳的出风口角度表示。通常“左”“右”均可制成0°、90°、180°三种角度。

3、引风机可制成左旋和右旋转两种型式。从传动部正视风机，凡叶轮顺时针旋转者均称右旋风机，以“右”表示，反之称左旋风机，以“左”表示。

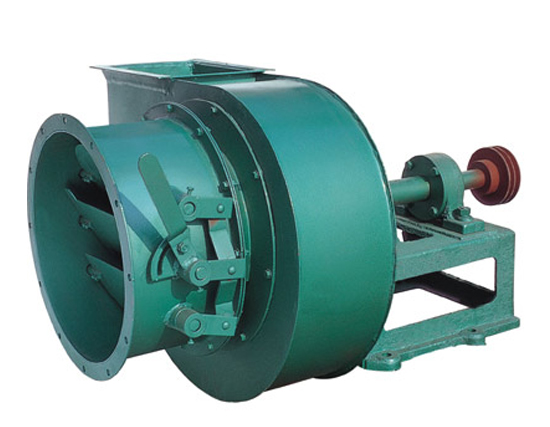

风机主要由叶轮、机壳、进风口、传动部、调节门等部发组成：

机壳：用钢板焊接成蜗壳整体，N08以上“左”、“右”旋转通用。

叶轮：由12片材料为16Mn的后倾平板叶片，焊接于弧锥形前盘与平板形后盘中间，径静、动平衡校正和超速动转试验，因此运转平稳可靠，有较高的强度和耐磨性，使用寿命较长。

进风口：敛散式进风口制晟整体结构，用螺栓固定于机壳入风口一侧。

传动组：传动主轴以优质钢制成，采用滚动轴承。N04~6由整体和分体两种轴承箱供用户选用定贷时须注明，整体结构用30#机油润滑，分体传动用二硫化钼润滑脂润滑，N08以上有油位标志及温度计，有水冷装置，须加输水管，耗水量0.5~1m³/h，N06以下用风扇自冷，传动与机壳之间用两个半圆风扇叶自冷，N08~12。4用两只并列轴承座。

调节门：用以调节风量，轴向装于进风口前，转动灵活，调节范围，由全开到全闭，N08以上采用花瓣式，N06以下采用蝶阀式，为使调节门正常工作，须保持良好的润滑状态，采用澎涨润滑脂。
