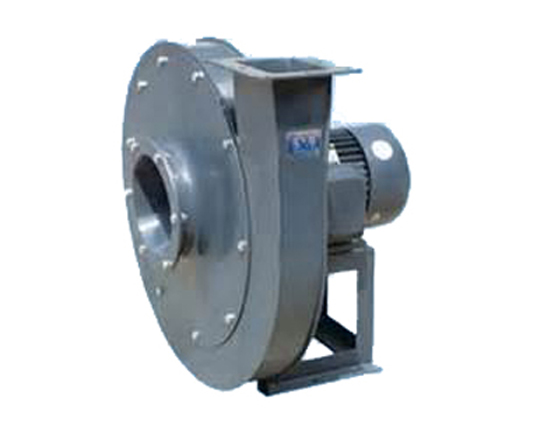

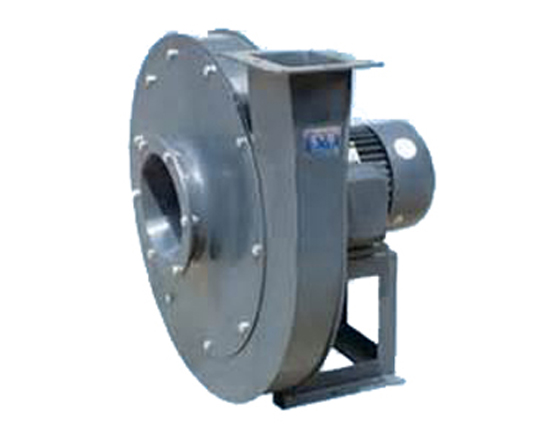

5-29型高压离心风机41

一、风机的用途

　 　 5-29型高压离心通风机用以输送，吸引空气及输送无腐蚀性，不自燃，不含有粘性物质的气体。尤其适用于棉绒加工输送，亦可用于冲天炉吹炼。输送介质的温度，一般不超过80℃。介质中所含尘土及硬质结颗粒不大于150mg/m³。该类型风机具有效率高，能耗低，是目前国内在高压风机中较理想的风机。

二、风机的方式

　 　5-29型高压离心通风机为单吸入，机号有No5.5、6.5、7.5、8.5等4种机号。5-29型高压离心通风机可制成右转和左转两种形式，从电动机端正视，叶轮按顺时针方向旋转称右旋风机，以“右”表示；按逆时针方向旋转称左旋风机，以“左”表示。风机的出口位置，以机壳的出口角度表示，“左”、“右”均可制成0、45、90、135、180、225共六种角度（参见图一）。

三、主要组成部分的结构特征
5-29型高压离心通风机的传动方式为A、C式两种。

　 　 5-29型高压离心通风机C式风机中，主要由叶轮、机壳、进风口、传动部分、支架等组成；A式风机中，风机和电动机直接连接。叶轮：由12片后向，锥形，单园弧等厚叶片，叶片和前盘、后盘三者焊接，中盘和后盘采用铆接，叶轮制造完成后静、动平衡校正、空气动力性能良好，效率高，运转平稳、安全可靠。传动部分：由主轴、轴承箱、皮带轮等组成。主轴由优质碳钢制成，在灰铁铸件的轴承箱内装有滚动轴承，以支承叶轮并使其安全运转。支架：可能普通角钢和钢板焊接而成，以使其可靠的支承风机与地基基础连接。机壳：用普通钢板焊接成蜗形壳的整体。进风口：是装于风机的侧面的整体焊接件，与轴向平行的截面为前锥形后接曲线状，能使气体损失较小的顺利进入叶轮。
