分类：高压离心风机
联系电话：18803126529

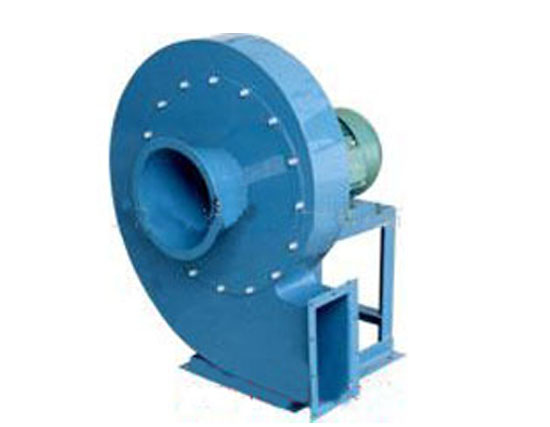

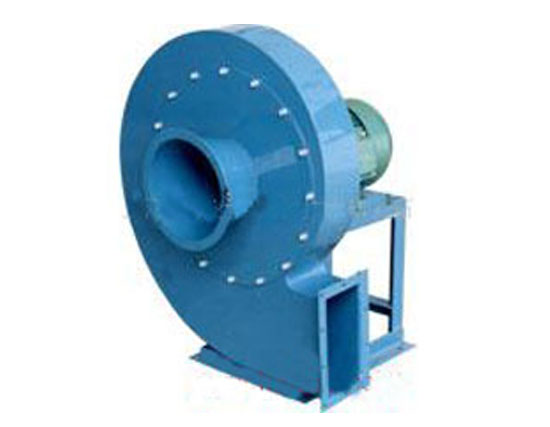

10-08-31型高压离心风机用途本高压离心通风机，与国内外同类风机相比，具有效率高、噪声较低、性能曲线平坦、高效区宽广的特点，达到了国内先进水平。可替代同类性能罗茨鼓风机。本风机为三级叶轮串联高压通风机，一般用于锻冶炉及高压强制通风，并广泛用于物料输送。可适用于输送空气及无腐蚀性、不自然、不含有粘性物质的气体。输送介质的温度，一般不超过80℃。介质中所含的尘土及硬质细颗粒不大于150mg/m3。 10-08-31型高压离心风机型式 1）本风机为单吸入。机号有N08。 2）本风机制成顺时针旋转一种型式：从电动机一端正视，叶轮按顺时针方向旋转称顺时针旋转风机，以“顺”表示。 3）风机的出口位置以机壳的出口角度表示：本风机为“顺”90°。 4）风机的传动方式为C式。 10-08-31型高压离心风机结构 1）叶轮由三级铝制叶轮组成，可制成两种不同叶型，叶轮成形后经静、动平衡校正，因此运转平稳可靠。 2）机壳用普通钢板焊接成蜗形壳整体。 3）进风口作成整体结构用螺栓与前板组固定。 4）传动组由主轴、轴承箱、V带轮等组成。主轴由优质钢制成，轴承箱为整体结构，采用滚动轴承，滚动轴承用机械油润滑。 5）支架由角钢及普通钢板焊接而成。 6）选用附件由进口空气过滤器、进口消声器、进口软连接、出口软连接、出口管道、出口消声器组成，用户根据需要进行选择订货，否则不成套供应附件
10-08-31型高压离心风机参数表
10-.-08-31No.8C（β2= 90°）
转速 ∕(r∕min) | 流量∕(m3∕ min) | 全压 ∕Pa | 内效率 (%) | 内功率 ∕kW | 所需功率 ∕kW | 电动机 | V帯 | 主轴帯轮 | 电动机帯轮 | |||
型号 | 功率 ∕kW | 型号 | 内周长 ∕mm | 代号 | 代号 | |||||||
3800 | 31- 46 | 37840 | 64-20 | 30. 90 | 37.41 | Y25O M-2 | 55 | B | 5 | 2000 | ≠)50×B5 ×¼60×18 ×114 | ≠2OO×B5 ×≠60×18 ×140 |
38. 50 | 37310 | 67.50 | 35.47 | 42- 94 | ||||||||
44. 42 | 36640 | 70.00 | 38.75 | 46.91 | ||||||||
52- 34 | 35550 | 71.50 | 43. 37 | 52- 50 | ||||||||
59.49 | 34390 | 70. 40 | 48.43 | 58- 63 | Y280 S-2 | 75 | √200×ħ5 ×≠65×18 ×140 | |||||
66∙ 38 | 33010 | 67.60 | 54.02 | 65. 39 | ||||||||
73.41 | 30960 | 64. 20 | 59.00 | 71.42 | ||||||||
3600 | 29-81 | 33960 | 64. 20 | 26. 28 | 31.81 | Y250 M2 | 55 | B | 5 | 2000 | ≠190×B5 X 的 0X18 X140 | |
36-47 | 33480 | 67.50 | 30. 15 | 36. 50 | ||||||||
42.08 | 32880 | 70. 00 | 32. 94 | 39. 87 | ||||||||
49- 58 | 31900 | 71. 50 | 36. 87 | 44. 63 | ||||||||
56. 36 | 30870 | 70. 40 | 41. 19 | 49. 86 | ||||||||
62- 88 | 29630 | 67. «0 | 45. 94 | 55. 61 | ||||||||
69.55 | 27790 | 64.20 | 50. 18 | 60. 74 | ||||||||
2950 | 24.43 | 22800 | 64.20 | 14.46 | 17. 50 | Y200 L1-2 | 30 | B | 5 | 2000 | ≠155×B5 ×≠55×16 ×110 | |
29. 89 | 22480 | 67.50 | 16.59 | 20. 08 | ||||||||
34.48 | 22080 | 70. 00 | 18. 13 | 21∙95 | ||||||||
40. 63 | 21420 | 71. 50 | 20. 29 | 24-56 | ||||||||
46. 18 | 20730 | 70. 40 | 22. 66 | 27.43 | ||||||||
51.53 | 19890 | 67. 60 | 25.27 | 30. 59 | ||||||||
56-99 | 18660 | 64. 20 | 27.61 | 33-42 | ||||||||
.
10-.-08-31No.8C（β2= 73°）
转速 ∕(r∕min) | 流量 ∕(m3∕ min) | 全压 ∕Pβ | 内效率 (%) | 内功率 ∕kW | 所需功率 ∕kW | 电动机 | V带 | 主轴帯轮 | 电动机带轮 | |||
型号 | 功率 ∕kW | 型号 | 根救 | 内岡长 ∕mτn | 代号 | 代号 | ||||||
3800 | 31.47 | 35450 | 65. 70 | 28. 30 | 34. 26 | Y225 M-2 | 45 | B | 5 | 2000 | ≠150XB5 ×^60×18 X114 | ≠200 ×B5 ×≠55×16 X110 |
38.47 | 34650 | 70. 00 | 31.74 | 38.42 | ||||||||
45.46 | 33510 | 72. 20 | 35.17 | 42. 57 | ||||||||
50. 00 | 32500 | 73. 00 | 37.10 | 44.91 | ||||||||
52. 34 | 31900 | 72. 50 | 38. 38 | 46. 46 | Y250 M-2 | 55 | ||||||
59.51 | 29580 | 69. 90 | 41.97 | 50.81 | ^2OO×B5× ≠55×16×Π0 | |||||||
66. 40 | 27240 | 65. 70 | 45. 88 | 55. 54 | ||||||||
3600 | 29∙81 | 31820 | 65. 70 | 24-06 | 2913 | Y225 M-2 | 45 | B | 5 | 2000 | ≠19O×B5 ×≠55×16 X110 | |
36.45 | 31100 | 70. 00 | 26. 99 | 32- 67 | ||||||||
43. 07 | 30070 | 72. 20 | 29. 90 | 36. 19 | ||||||||
47. 37 | 29170 | 73. 00 | 31.55 | 38. 19 | ||||||||
45. 59 | 28630 | 72. 50 | 32. 63 | 39- 50 | ||||||||
56. 38 | 26550 | 69.90 | 35. 69 | 43. 20 | ||||||||
62.91 | 24450 | 65- 70 | 39. 01 | 47. 22 | ||||||||
2950 | 24.43 | 21360 | 65- 70 | 13. 24 | 16. 03 | Y200 L1-2 | 30 | B | 5 | 2000 | ♦150X135 × #60X18 ×114 | #155 ×B5 × 455X16 ×110 |
29.86 | 20880 | 70.00 | 14∙85 | 17. 98 | ||||||||
35. 29 | 20200 | 72- 20 | 16.45 | 19.91 | ||||||||
38. 82 | 19590 | 73-00 | 17. 36 | 21.01 | ||||||||
40. 63 | 19230 | 72. 50 | 17. 96 | 21.74 | ||||||||
46. 20 | 17830 | 69 . 90 | 19. 64 | 23. 77 | ||||||||
51.55 | 16420 | | 65.70 | 21.47 | 25. 99 | ||||||||
