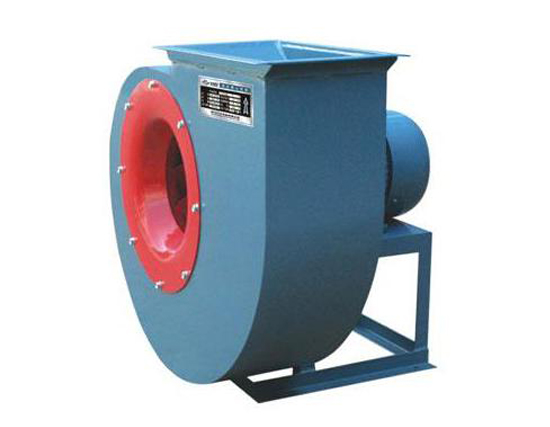

W5-47型高温离心风机34

分类：高温风机

联系电话：18803126529

W5-47型高温离心风机的用途：

W5-47型高温离心风机适用于输送不含腐蚀性、不自燃，根据不同型号、机号可适用于250－700度温度气体输送。若气体含尘量较大，应在风机进风口前装备除尘装置，以提高风机的使用寿命。以保证进入风机的烟气中含尘量低，除尘效率不得低于85%。凡进气条件相当，性能相近者均可选用。

W5-47型高温离心风机的特点：

当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器阻力不一，所需的引风机的风量、风压差异较大。为适应上述情况，考虑到风机的经济性，除(D式)联轴器直联传动外，还采用三角胶带(C式)传动，不仅能以一个机号采用不同转速来满足同一吨位锅炉配置各类除尘器的要求，减少了风机的系列和机号，而且也便于使用单位，根据实际情况，自行变换主转速来获得所需的较理想的风量、风压。

W5-47型高温离心风机的型式：

1、引风机制成单吸入，机号有No4、5、6、8、9、10、11、12、12.4九种。

2、引风机又可制成顺旋转或逆旋转两种形式，从传动部正视风机，如叶轮顺时针旋转称为右旋转，以“右”表示:逆时针旋转，称为左旋转，以“左”表示。

3、风机的出风口位置以机壳的出风口角度表示。“右”、“左”均可制成0°， 90°，180°三种角度。

W5-47型高温离心风机结构特性：
风机由叶轮、机壳、进风口、传动部等部分组成，并配带调节门。

1、叶轮:有12片，材料为16Mn后倾平板叶片，焊接于弧锥形轮盖与平板形轮盘中间，经静、动平衡校正，因此运转平稳，有较高的强度和耐磨性，使用寿命较长。

2、机壳：用钢板焊接成蜗形壳整体。No8以上“右”、“左”转通用。 3、进风口:敛散式的进风口制成整体结构，用螺栓固定在机壳入口侧。

4、传动组：主轴由优质钢制成，采用滚珠轴承、二只并列的轴承座，用轴承润滑脂或二硫化钥润滑脂润滑和风叶自冷，结构简单。

5、调节门：调节门是风机的附件，用以调节风机的流量。调节门叶片No4-9为蝶板形No8以上为花瓣形，轴向安装在进风口面前，由于采用了外部传动的结构，传动灵活方便。调节范围由90°(全闭)到0°(全开)。调节门的扳把位置从进风口方向看，在右狈叮。对右旋转风机扳把从下往上推是由全闭到全开方向：对于左旋风机，扳把从上往下拉是由全闭到全开方向。为使调节门各部正常工作，必侧良好的润滑，润滑脂采用高温(260℃)膨润土脂，在风机高温运转时仍能保证润滑作用。

W5-47型高温离心风机参数

机号	转速 r/min	全压 Pa	流量 m³/h	电动机
机号	转速 r/min	全压 Pa	流量 m³/h	型号	功率 KW
5C t=450℃	2200	873-628	3583-6758	Y112M-2	4
	2620	3583-3758	4267-8048	Y132S1-2	5.5
	2800	1422-1030	4560-8602	Y132S2-2	7.5
5C t=600℃	2200	726-569	3583-6758	Y112M-2	4
	2620	1030-146	4267-8048	Y132S1-2	5.5
	2800	1167-853	4560-8602	Y132S2-2	7.5
6C t=400℃	2520	1848-1342	7091-13377	Y160M2-2	15
8C t=350℃	1860	1936-1408	12407-23403	Y180L-4	22
6C t=450℃	2550	1373-1001	6331-11944	Y160M1-2	11
	2620	1854-1354	7372-13908	Y160M2-2	15
	2850	2197-1578	8020-15129	Y160L-2	18.5
6C t=600℃	2250	1138-824	6331-11944	Y160M1-2	11
	2620	1540-1118	7372-13908	Y160M2-2	15
	2850	1825-1324	8020-15129	Y160M2-2	15
